TIPOS DE MOVIMIENTO DE ELECTRODOS EN LA SOLDADURA.




TIPOS DE MOVIMIENTO DE ELECTRODOS EN LA SOLDADURA

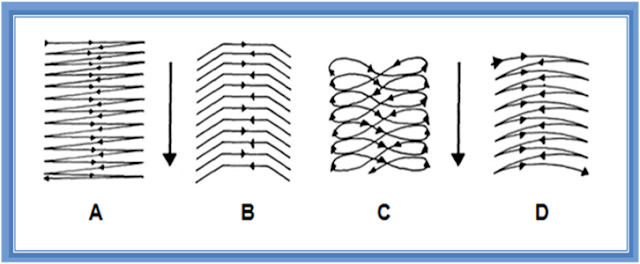

Esta denominación abarca a los movimientos que se realizan con el electrodo a medida que se avanza en una soldadura; estos movimientos se llaman de oscilación, son diversos y están determinados principalmente por la clase de electrodo y la posición de la unión.





MOVIMIENTO DE ZIG – ZAG (LONGITUDINAL)

Es el movimiento zigzagaguante en línea recta efectuando con el electrodo en sentido del cordón este movimiento se usa en posición plana para mantener el cráter caliente y obtener una buena penetración. Cuando se suelda en posición vertical ascendente, sobre cabeza y en juntas muy finas, se utiliza este movimiento para evitar acumulación de calor e impedir así que el material aportado gotee.



MOVIMIENTO SEMICIRCULAR

Garantiza una fusión total de las juntas a soldar. El electrodo se mueve a través de la junta, describiendo un arco o media luna, lo que asegura la buena fusión en los bordes. Es recomendable, en juntas chaflanadas y recargue de piezas.





MOVIMIENTO SEMICIRCULAR

Garantiza una fusión total de las juntas a soldar. El electrodo se mueve a través de la junta, describiendo un arco o media luna, lo que asegura la buena fusión en los bordes. Es recomendable, en juntas chaflanadas y recargue de piezas.





MOVIMIENTO EN ZIG – ZAG (TRANSVERSAL)

El electrodo se mueve de lado a lado mientras se avanza. Este movimiento se utiliza principalmente para efectuar cordones anchos. Se obtiene un buen acabado en sus bordes, facilitando que suba la escoria a la superficie, permite el escape de los gases con mayor facilidad y evita la porosidad en el material depositado. Este movimiento se utiliza para soldar en toda posición.



MOVIMIENTO ENTRELAZADO

Este movimiento se usa generalmente en cordones de terminación, en tal se aplica al electrodo una oscilación lateral, que cubre totalmente los cordones de relleno. Es de gran importancia que el movimiento sea uniforme, ya que se corre el riesgo de tener una fusión deficiente en los bordes de la unión.
